背景介绍

早期的检定工作依赖手动操作和机械式标准器（如精密螺纹副或量块），操作繁琐、效率低下且易受人为因素干扰。随着数控技术的初步应用，早期的数控产品开始出现。2001年，国内首台带摄像头的全自动指示表检定仪研制成功，标志着指示表检定进入了自动化时代。此后，技术快速迭代，全自动、高精度、便携式等各类产品不断涌现。如今，现代指示表检定仪已深度融合精密光栅测量技术、机器视觉与人工智能图像识别技术，实现了从装夹到报告生成的全流程自动化。

组成部分

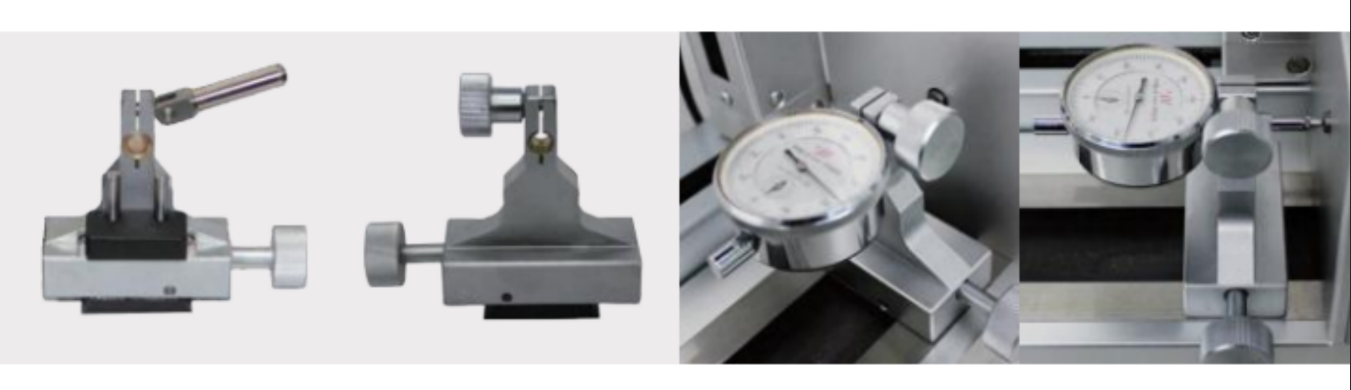

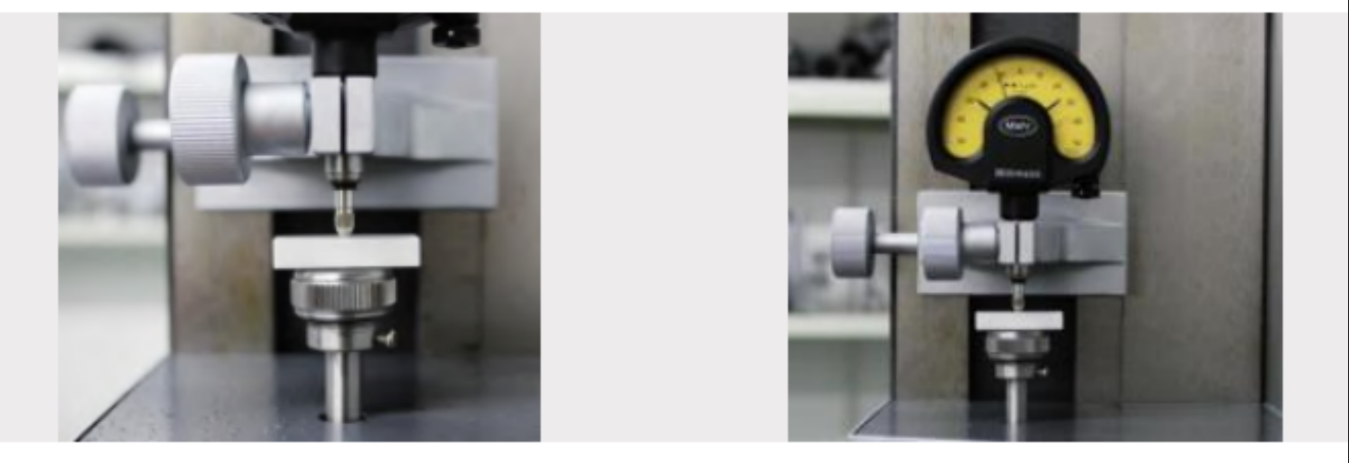

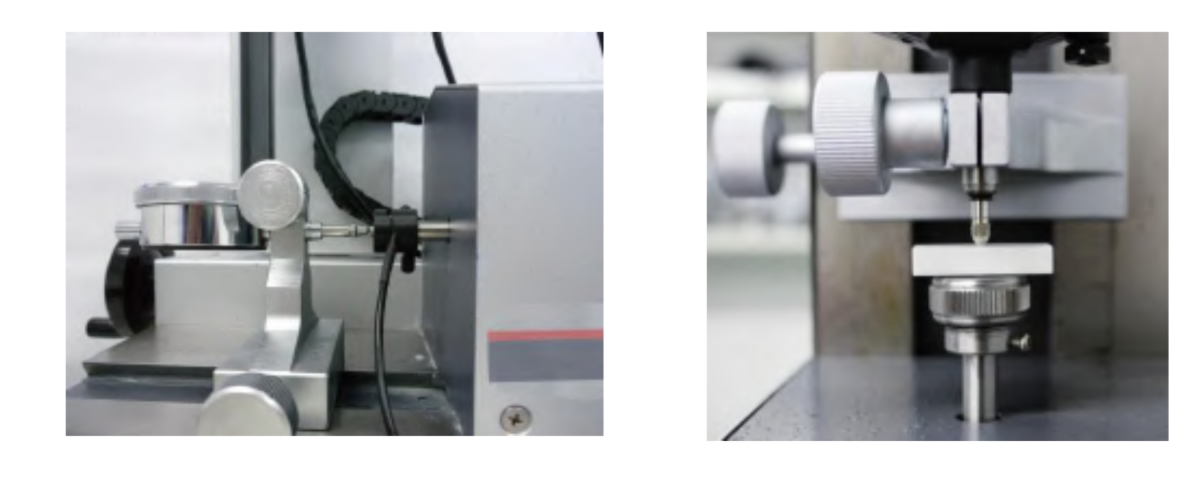

精密机械系统：包括高刚性基座、精密导轨和专用夹具（含百分表、千分表、内径表、杠杆表等多种夹具），为被测表提供稳定、准确的装夹定位。

光栅测量系统：采用进口高精度计量光栅尺作为长度基准，通过光栅莫尔条纹的亮暗变化，应用光电技术将其转换为电信号，实现微米乃至亚微米级的位移测量。

驱动与控制系统：包括伺服电机、电机驱动器和测控箱。在计算机控制下，伺服电机精确驱动光栅和测杆产生标准位移，推动被测指示表的测杆移动至各检定点。

图像采集与识别系统：采用高分辨率工业CCD或摄像头实时拍摄指示表表盘图像，通过数字图像处理技术自动识别表盘读数，模拟人眼但精度更高、速度更快。

计算机与检定软件：负责控制指令下发、数据采集与处理、误差计算、合格判定以及检定记录和证书的生成与打印。

工作流程

装夹与参数设置：将被检指示表通过专用夹具固定于工作台。在检定软件上选择表的类型（百分表/千分表/杠杆表/内径表）、分度值和量程等参数。

一键启动自动检定：点击“开始检定”键，系统立即自动执行驱动、定位、图像采集、识别读数、误差比对的全过程，无需人工干预。系统具备自动对零功能，检定前无需手动调整零位。

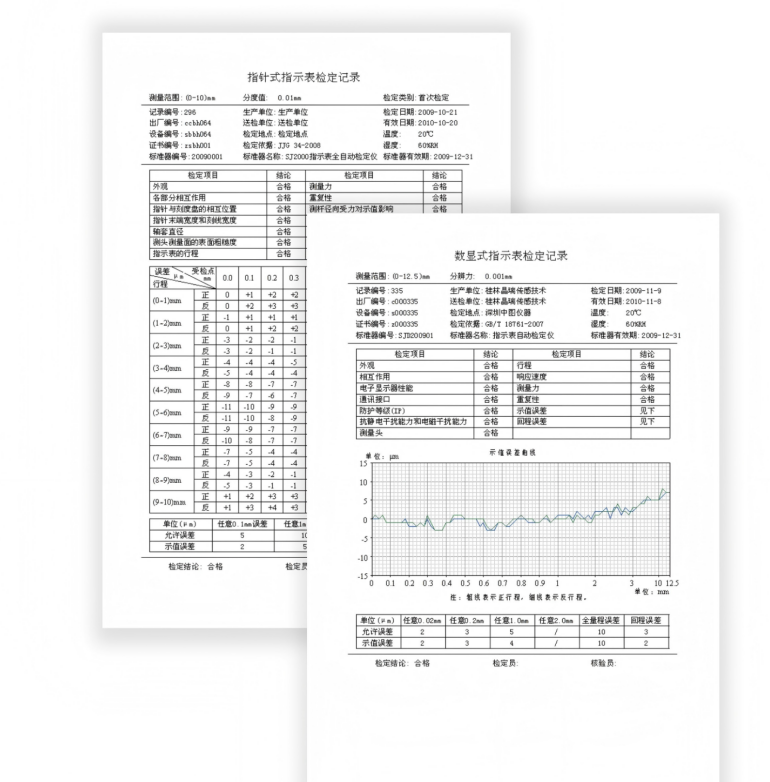

结果输出与数据管理：检定结束后，系统快速生成包含各点数据列表、正反程误差曲线、合格判定的检定记录和证书，可保存到数据库供查询、管理或批量打印。

行业应用

各级计量院所与技术机构：作为标准计量器具，用于开展百分表、千分表、机械比较仪等指示量具的检定工作，承担区域内的量值传递任务。

制造业质量控制部门：对生产现场使用的各类指示表进行定期检定和校准，确保检测数据的准确可靠，是ISO质量管理体系运行的重要保障。

航空航天与汽车零部件制造：对精密加工中大量使用的指示表进行高频次校准，保障关键零部件的尺寸公差符合设计要求。

工具与量具制造企业：用于指示表产品的出厂检验，确保出厂产品的精度达标，是产品质量控制的最后关口。

第三方校准实验室：为客户提供指示表校准服务，出具具有公信力的校准证书。

未来趋势

更高程度的智能化：深度融合人工智能与深度学习技术，不仅能自动识别表盘读数，还能对表盘划痕、损等异常情况进行智能判断与处理，进一步降低对操作人员经验的依赖。

全流程数字化与互联：检定数据自动上传至质量管理系统或云端平台，实现跨区域的协同分析与远程诊断，构建设备精度的数字化档案，为预测性维护提供数据支撑。

便携化与现场应用：开发更轻便、易携带的一体化设备，满足生产现场、野外作业等复杂环境下的快速检定需求，打破实验室的场地限制。

符合性标准持续升级：随着国家计量检定规程（如JJG34-2022）的不断更新，检定仪在精度等级、测量范围等方面将持续优化，更好地满足高端制造对计量精度的严苛要求。
