背景介绍

早期三维扫描主要针对中小型物体，单次扫描即可覆盖全貌。但随着扫描技术在航空航天、船舶制造、建筑工程等大型场景中的应用，单站扫描视野有限，必须通过多次扫描（多站）并进行数据拼接才能获得完整模型。传统的拼接方法依赖扫描仪自身的特征匹配算法，对于缺乏明显几何特征（如光滑平面、管道、白色墙面）的环境，拼接误差大甚至失败。靶球的出现完美解决了这一难题：通过在扫描场景中放置已知半径、高反射率的球形目标，扫描仪能够精准识别球心坐标，利用公共靶球点实现不同站位之间的高精度配准，将拼接误差控制在亚毫米级。

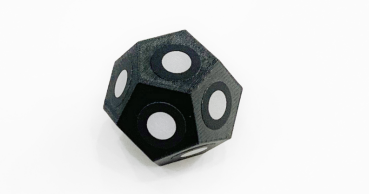

组成部分

高反射率球面：靶球的核心部件，表面镀有高反射涂层，对扫描仪发出的激光或结构光具有极高的定向反射能力。

内部定位底座：靶球底部通常设计有磁性或机械式嵌套结构，可快速吸附或旋入专用底座。

防护外壳与标识：部分靶球配有耐冲击外壳，防止跌落损伤。

工作流程

布设规划：根据扫描区域大小、几何复杂度及精度要求，规划靶球的布设位置。原则包括：靶球应均匀分布在整个扫描空间；相邻站位之间至少保证3个以上公共靶球；避免靶球共线或共面；靶球应稳固放置，不可移动。

扫描实施：在每个扫描站位，启动扫描仪自动或手动捕获靶球点云。扫描仪通常会提供“靶球识别”模式，自动强化反射信号。完成环境点云扫描后，系统记录该站位所有靶球的球心坐标。

数据预处理：将各站位的靶球坐标数据导出，通过专业点云处理软件（如Leica Cyclone、Faro Scene、PolyWorks等）进行匹配。软件自动查找同名靶球点，计算配准误差。

全局配准与优化：基于靶球坐标进行粗配准后，再运用迭代最近点（ICP）算法进行全局优化，消除残余误差，生成完整的、无缝拼接的三维点云模型。

精度验证：通过检查公共靶球配准后的残差、利用标尺或检校场验证整体精度，生成精度报告。

行业应用

航空航天与船舶制造：扫描飞机机翼、机身大部件或船体分段时，利用靶球实现多视角数据的统一，用于形变检测、装配偏差分析。

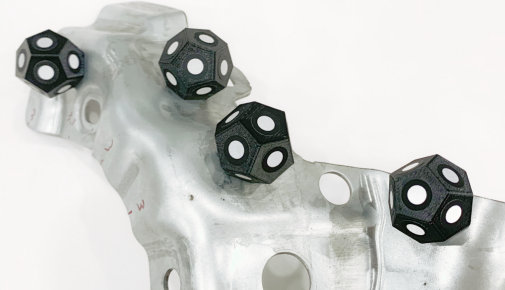

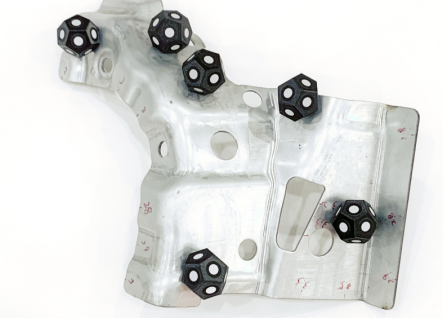

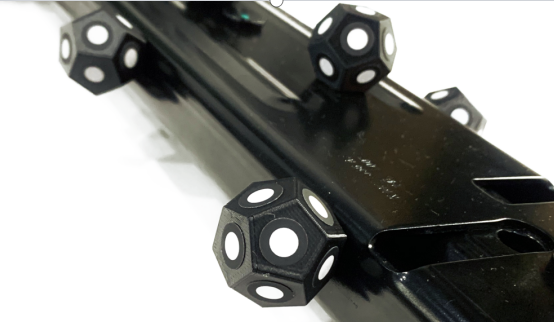

工厂数字化与产线改造：对整条生产线、车间厂房进行三维扫描，靶球确保不同站位数据完美融合，输出可用于CAD建模、布局优化、碰撞检测的精确点云模型。大型铸件与模具：对超过2米的大型铸件、汽车外覆盖件模具进行全尺寸扫描，靶球消除单站视野限制，保证整体测量精度。

建筑与文物保护：古建筑、大型雕塑的数字化存档，靶球帮助解决复杂结构遮挡问题，实现360度无死角建模。

水工与隧道：在隧道、矿洞等狭长空间内，靶球是实现长距离高精度拼接的核心手段。

未来趋势
更高精度与稳定性：采用零膨胀系数材料（如微晶玻璃）制造靶球，减小温度变化对球径的影响；开发自校准靶球，内置传感器实时反馈姿态信息。

自动化识别与匹配：集成二维码或RFID芯片，扫描仪可自动读取靶球身份信息，软件无需人工选点即可完成自动匹配，大幅提升外业效率。

无靶球拼接技术互补：在具备丰富特征的环境中，可采用特征匹配为主、靶球为辅的混合模式；而在弱特征环境（如白色墙面、光滑地面），靶球仍不可替代。未来两者将深度融合，根据场景智能切换。

轻量化与便携设计：开发更轻便、更耐冲击的复合材料靶球，配合折叠式底座，方便野外作业携带。

云端协同管理：将靶球校准数据、项目布设方案上传至云端，团队内共享，实现远程协同与标准化作业。
