传感器的种类

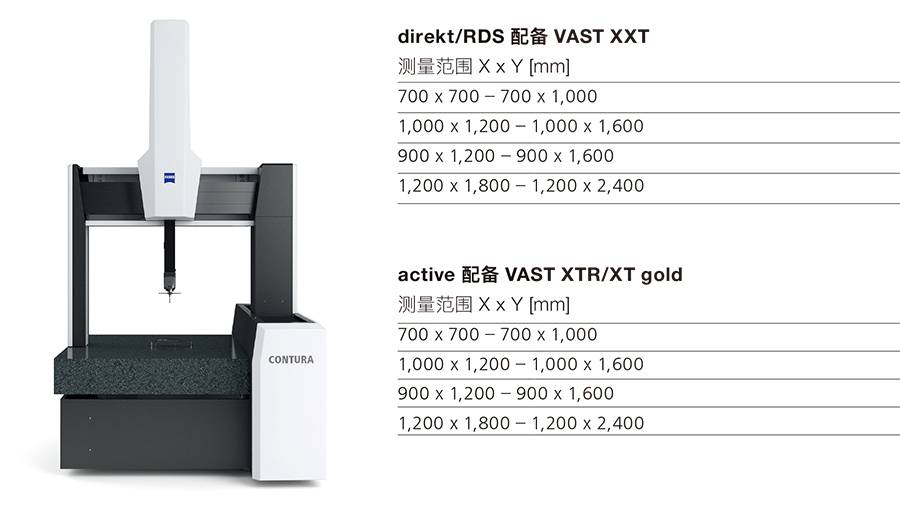

ZEISS CONTURA可带有一个固定的被动传感器、柔性RDS旋转测针座或一个主动扫描探头。各种不同的传感器都可以用于进行扫描。蔡司*技术成为主动式机型的标配一用于没有中断的平滑测量。

坚固耐用并且精密

根据配置情况，在ZEISS CONTURA可以采用陶瓷或CARAT导轨，以保证刚性更*、热膨胀更低和更小的移动重量。在所有三个轴上的气浮轴承即使在*移动速度和加速度过程中，也确保连续的稳定性。ZEISS CONTU-RA的浮动式玻璃陶瓷光栅尺几乎没有膨胀，因此无需另外的温度传感器或数学补偿。因此*适合车间使用，并且机器防护达到不会受任何腐蚀的影响。

计算机辅助精度(CAA)

龙门架会承受影响精度的动态力，特别是在扫描时。

ZEISS CONTURA可以计算这种惯性效应的补偿。从而确保即使在*测量速度下也能保持所需的精度不变。

方便控制

系统通过一个便捷的控制面板进行操作控制，不需要计算机。*的控制系统，更方便、更*控制所有轴运动。在CNC模式中可以调节速度。

选项

■温度范围(18-26°C)广泛的HTG(*温梯度)相有相同的测量不确定度。具有适用于工件和测量机的温度传感器。用于x= 700/1,000 mm。

■集成式传感器架，具有*大重复精度，无需再校准。

■QuickChange用于主动式探头的快速传感器更换。

■ZEISS AirSaver压缩空气消耗减少达到60%。

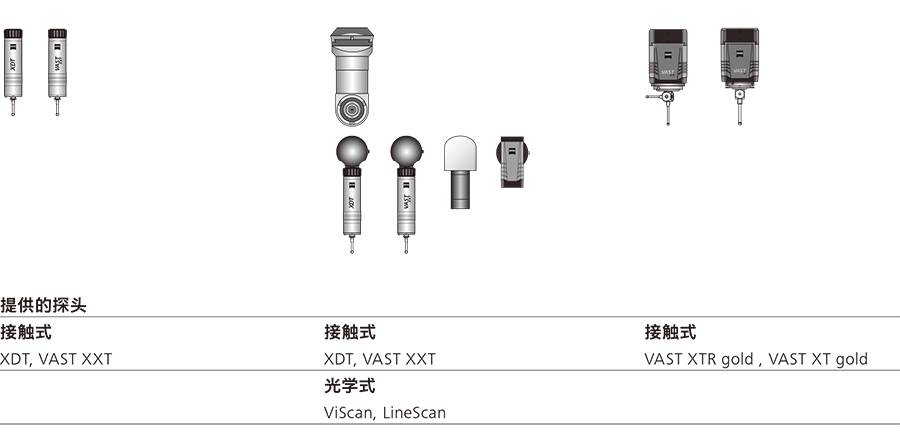

ZEISS CONTURA传感器的种类

Direkt

direkt传感器模型*适合于测量具有垂直几何结构且没有倾斜特征的小零件。ZEISS

CONTURA direkt配备ZEISS VAST XXT扫描传感器，是一款应用蔡司技术进入扫描技术*的特别经济的手段，用于单个加工阶段的生产和进度检测。可选的XDT单

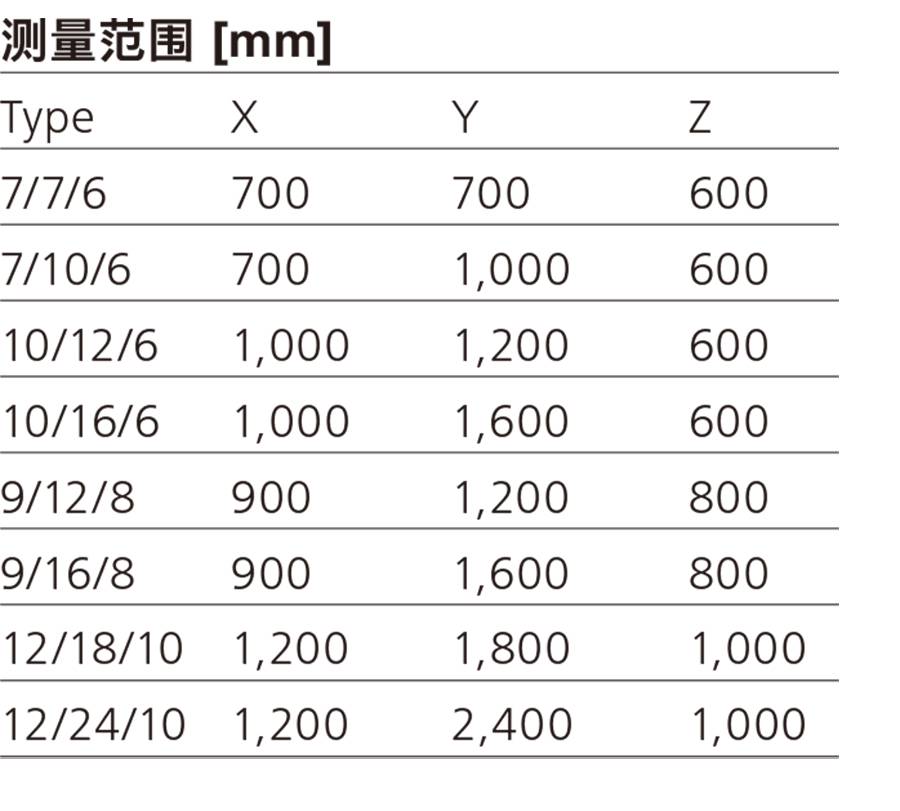

点传感器可以根据需要在蔡司的VAST XXT上进行改装。ZEISS CONTURA direkt的*大尺寸为10/16/6。

RDS

灵活的RDS旋转式探头座结合蔡司的VASTXXT传感器使用，能够扫描所有角度位置的特征。通过2.50增量，总共20,736个位置，RDS可以到达几乎任何空间角度。这对于必须创建特定测针配置的复杂部件的测量特别有利。通过*佳校准程序，使校准时间达到*少。RDS还可以在CONT-URA上使用蔡司的光学传感器。

Active

ZEISS CONTURA active标配*技术，可在一个平稳的运行中快扫描。它可以使用蔡司的VAST XTR gold或VAST XTgold主动扫描探头操作，特别适合大批量的深孔和偏移测量。两个传感器使用相同的插座。现有的测量程序可以在转换后使用。QuickChange快速速测针更换系统也是一个选项。
