背景介绍

早期材料分析中，试样截取多采用手持砂轮切割机或普通锯床，切割过程中产生的高温和机械应力极易导致试样热影响区扩大、组织变形甚至产生裂纹，严重影响后续金相观察的准确性。随着现代制造业对材料性能要求的不断提升，金相试样切割机应运而生，它通过高速旋转的薄片砂轮、大流量冷却液和稳定的装夹系统，实现了对金属、陶瓷、复合材料等试样的低损伤、快速、安全切割，成为金相实验室的标准配置。

组成部分

切割动力与主轴系统：核心驱动单元。采用高扭矩、低振动的电机，带动切割片高速旋转，提供平稳、强劲的切割动力。

切割片（砂轮片）：执行切割的“刀具”。根据材料硬度选择不同材质（氧化铝、碳化硅或金刚石）和粒度，薄片设计减少切口宽度和材料损耗。

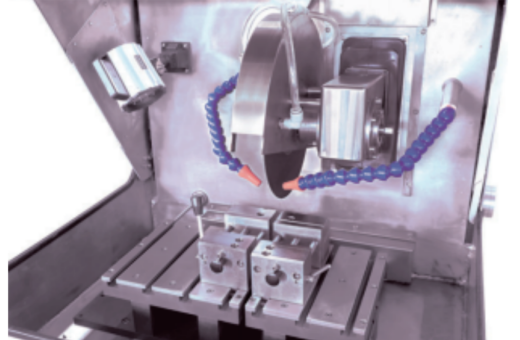

冷却与润滑系统：由大流量冷却泵、循环水箱和喷嘴组成，向切割区域持续喷射专用冷却液，带走热量、润滑切口、冲走碎屑，防止试样过热烧伤。

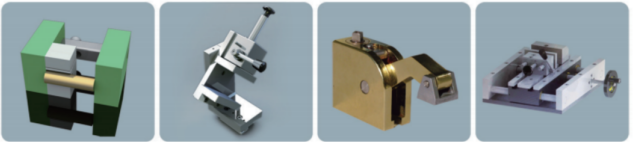

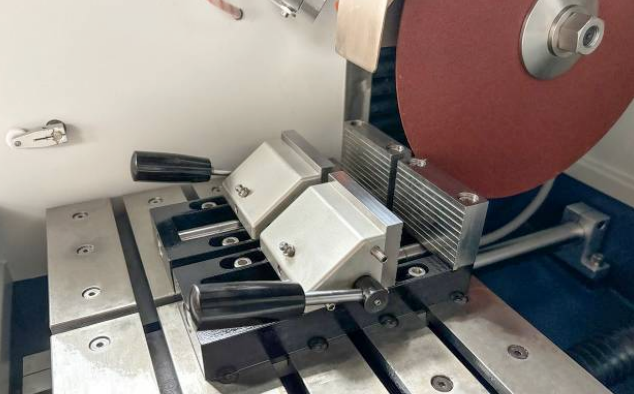

装夹与进给系统：确保切割稳定性和位置精度的基础。包括虎钳、夹具以及手动或自动控制的进给机构，可实现垂直、水平或摆动进给。

安全防护系统：配备透明防爆护罩、门锁传感器、急停按钮和过载保护装置。

控制系统：人机交互界面。从简单的按钮式到触摸屏可编程控制，可设置进给速度、切割行程、自动复位等参数。

工作流程

试样准备与装夹：根据分析目的，从待检工件上选取代表性区域。试样尺寸应适合切割机工作台范围。使用虎钳或专用夹具将试样牢固夹紧，确保切割过程中不松动。

切割片与参数选择：根据试样材质硬度选择合适切割片（如金刚石片用于硬质合金，碳化硅片用于铸铁）。设定进给速度——软材料可快进，硬材料需慢进，防止过载。开启冷却液循环。

切割操作：关闭防护罩，启动电机和冷却泵。手动或自动控制进给，使砂轮片平稳接触试样。保持匀速进给，避免在切割中途停顿或反复进退。切割至试样完全分离后，先停进给，再关闭电机和冷却液。

切割后处理：取出试样，用清水或酒精清洗表面残留冷却液和碎屑。检查切割面是否平整、有无明显烧伤（可通过颜色或硬度变化判断）。如需更高质量的切割面，可留0.2-0.5mm余量用于后续精切割或磨抛。

设备清洁与维护：清理水箱滤网中的切屑，排放污水，擦拭防护罩和工作台，定期检查砂轮片磨损情况和冷却液浓度。

行业应用

金属材料检测：对钢铁、铝合金、铜合金等材料的力学性能试样、金相试样进行截取，用于显微组织分析、夹杂物评定、晶粒度测量等。

汽车零部件制造：切割发动机缸体、活塞、齿轮、轴承等关键零件，用于质量抽检和失效分析。

航空航天与军工：对高温合金、钛合金等难加工材料的试样进行精密切割，保障分析结果可靠性。

电子与精密仪器：切割小型电路板、接插件、金属封装外壳，用于焊点质量分析和材料评估。

科研与教育：用于新材料开发、热处理工艺研究、学生实验教学中的试样制备。

第三方检测机构：承接各类材料的委托检测制样，需满足不同材质、不同形状的切割需求。

未来趋势

自动化与智能化控制：采用可编程逻辑控制器（PLC）和触摸屏，实现切割参数的程序化存储与调用。自动进给、自动切割、自动复位，甚至可根据负载实时调整进给速度，防止过载烧伤。

精密切割与微量损耗：发展更薄、更高寿命的切割片（如超薄金刚石切割片），配合高刚性主轴，实现切口宽度小于0.5mm的精密切割，最大限度保留珍贵材料。

多功能集成与在线监测：集成激光辅助定位、切割过程力监测、冷却液温度及流量监控等功能，实时反馈切割状态，确保重复性。

安全与环保升级：全封闭式设计配合高效排雾系统，减少冷却液蒸汽和粉尘外泄；开发生物降解型冷却液，降低环保处理成本。

模块化与专用化：针对特定行业（如电子元器件、生物骨骼材料）开发专用夹具和切割方案，实现定制化制样需求。
